网络模型

OSI七层模型

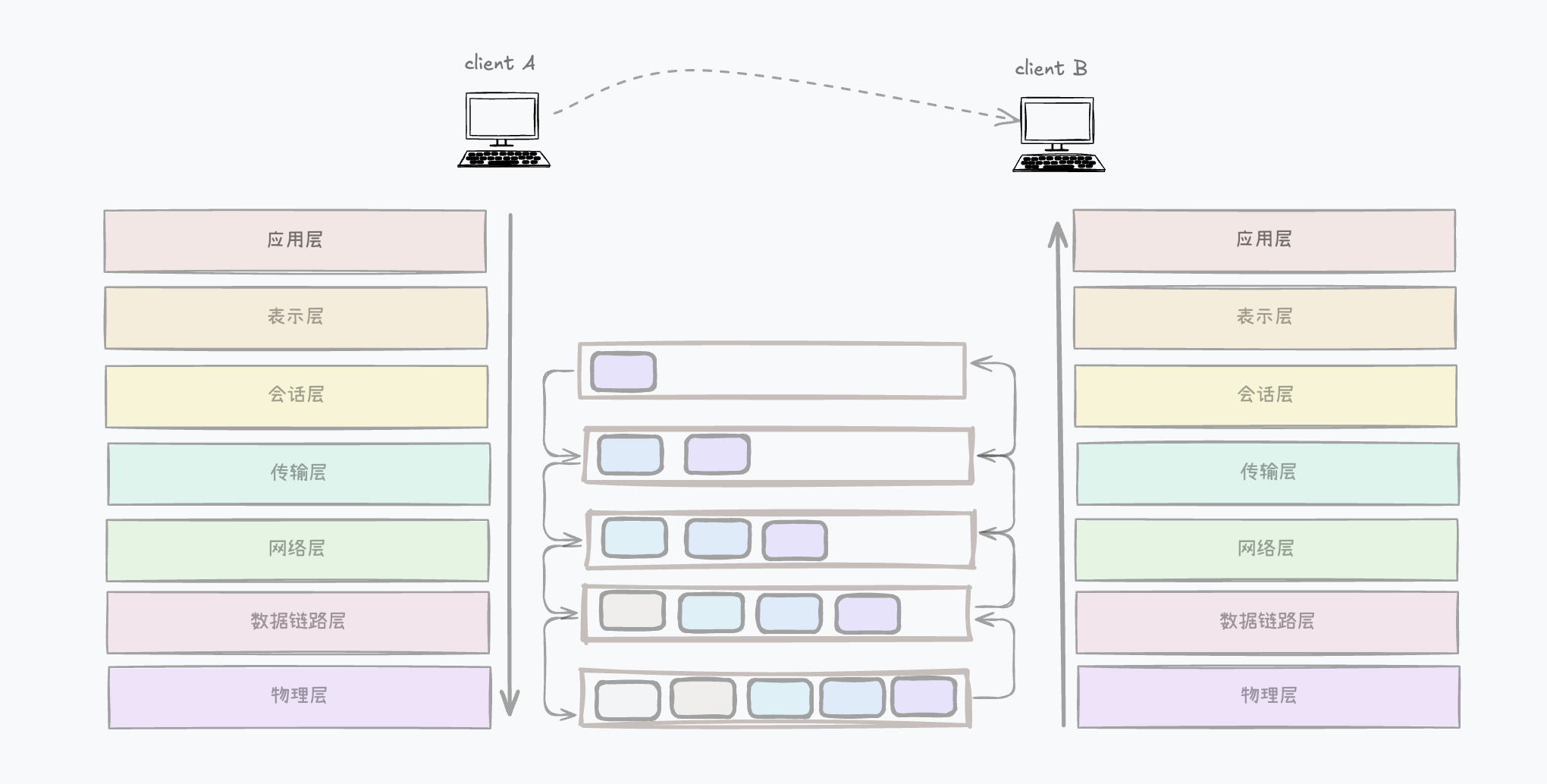

OSI七层模型是网络技术的理论基石。由ISO组织定义，它是一个高度抽象的逻辑分层，旨在让不同厂商的设备能互相通信。其对应的层级如上图所示（从下到上）：

物理层：位于模型的最底层，负责在物理媒体上传输原始比特流。常见的设备由网线、光纤、中继器
数据链路层：负责在局域网内物理链路上可靠传输数据帧。这层包含的典型协议有MAC、ARP、VLAN
网络层：负责寻址和路由选择，实现跨网络传输。典型协议有IP、ICMP、OSPF、BGP
传输层：提供端到端的逻辑通信，负责可靠性、流量控制。典型协议有TCP、UDP
会话层：建立、维护、管理和终止进程间的会话连接。典型协议有RPC
表示层：负责处理数据的格式化、加密解密、压缩解压。典型协议有TLS、ASCII
应用层：直接为用户应用提供服务，定义数据交互规则。典型协议有HTTP、DNS、SSH

五层模型

在实际的工业标准中，为了更清晰地对应TCP/IP协议栈，通常将OSI的上三层（应用、表示、会话）统一合并为应用层。这也是我们在写代码时最常接触的维度。上图中的中间部分对应着五层。

数据的封装是自上而下的。在发送端，数据每经过一层，就会被包上一层该层协议专有的”信封“（报头Header）

应用层：产生原始数据（如HTTP请求）
传输层：加上TCP/UDP头（包含源端口、目的端口）
网络层；加上IP头（包含源IP、目的IP），数据变成Packet
数据链路层：加上MAC头（包含源MAC、目的MAC）和帧尾校验，数据变成Frame（帧）
物理层：将帧转换成电信号或光信号（比特流），发送出去

而解封装是自下而上的。在接收端，每往上一层，就会拆掉一个“信封”，检查里面的MAC、IP是否正确，然后再交给上层处理

物理层：接收比特流，还原成帧
数据链路层：拆掉MAC头，核对MAC地址，无误后交给网络层
网络层：拆掉IP头，核对IP地址，确认路由，交给传输层
传输层：拆掉TCP/UDP头，根据端口号找到对应的应用程序
应用层：最终拿到原始的应用数据

数据链路层

在数据链路层中，MAC（Media Access Control）子层主要负责两件事情：

将上层数据封装成帧（以太网帧、WiFI帧、PPP帧）
控制设备如何访问共享的传输介质（MAC协议）

其中MAC协议的核心作用是，解决多个设备在同一网络中“如何有序发送数据”的问题。因为在共享介质（如早期以太网、无线网络）中，如果多个设备同时发送数据，会发生冲突，导致数据损坏。

常见的以太网帧都有目的MAC地址，它决定了接收者是谁，接收端网卡通过硬件过滤，只需处理与自己有关的帧。主要有三种类型的帧：

单播帧：一对一通信。目的MAC为某个网卡的地址，只有这个网卡会接收，其它网卡会忽略
组播帧：一对一组设备。目的MAC为FF:FF:FF:FF:FF:FF，所有同一局域网内的网卡都会接收
广播帧：一对所有设备。目的MAC为特定组播地址，由组播组内的网卡接收

ARP

ARP协议是连接网络层（L3）和数据链路层（L2）的胶水协议。我们在代码或命令行里操作的通常是IP地址，但底层网卡发出的以太网帧必须填入目的MAC地址才能在物理线路上传输。如果你只知道对方的IP，不知道对方的网卡物理地址，这个包就发不出去。这时候就需要ARP出马去“打听”。“打听”到的结果在本地机器上还会缓存下来，避免每次都用ARP请求。

STP

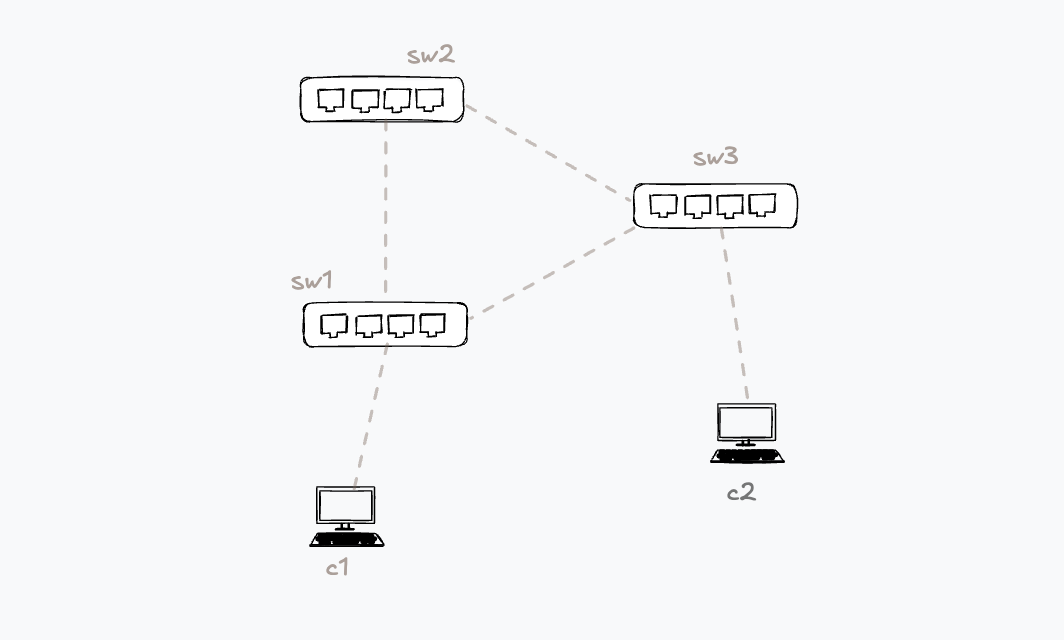

在构建高可用的企业级网络或数据中心时，为了防止单点故障，我们通常会在交换机之间拉多条网线做冗余如上图，c1和c2之间可以通过多条冗余线路进行通信，但这也带了一个问题。当c1发送一个广播请求找c2的MAC地址时

sw1收到该请求后，将包发给sw2和sw3
sw2收到后，转发给sw3
sw3收到sw1的包，转发给sw2；同时收到sw2的包，又转发给sw1

交换机的转发速度极快，且以太网帧没有TTL。这意味着广播包会在这个物理环路上疯狂打转，且每一次经过交换机都会被复制分发，最终会导致链路带宽被填满，交换机负载飙升，整个网络卡死。

这时候就得轮到STP生成树协议出马了，它会选举一个根桥（通常是Bridge ID最小的交换机），然后计算各交换机到根桥的路径开销，再为每个交换机选择一条最优路径，将其它冗余路径上的端口置为阻塞状态。这样就做到了物理上有环，但逻辑上无环，防止广播风暴的形成。

其它类似协议：RSTP、MSTP

IP协议

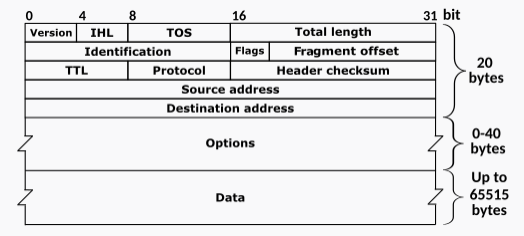

IP协议位于网络层，它的特性是无连接、不可靠的。其首部结构见下图

version：表示IP协议版本
IHL：表示IP首部的长度，用于告知接收端，IP头部在哪里结束，荷载部分从哪里开始。它是以4字节为单位的，最小值为5（20字节），最大值为15（60字节）
TOS：服务类型，表示数据包的服务质量要求
Total length：整个IP数据报的长度（包含数据在内）
Identification：唯一的数据报ID标识。当一个IP报文被分片时，所有分片都使用相同的标识符，以便在接收端重组
Flags：控制分片行为。DF表示不允许分片；MF表示后面还有分片
Fragment offset：表明该分片在原始数据报中的位置。接收端据此重组原始报文
TTL：数据报的过期时间。每经过一个路由器，该字段的值就会减小，当为0时，路由器就会丢弃该数据报，并向发送端返回一个ICMP报文来报告错误。这有效防止了数据报在网络中无限循环，形成环路
Protocol：表明IP报文数据部分携带的上层协议类型，如TCP、UDP
Header checksum：首部校验和。用于检查报文头在传输过程中是否被损坏
Source address：源IP地址
Destination address：目的IP地址
Options：用于提供额外的功能，长度可变，最大40字节
Data：携带的数据

IP分片

IP分片往往是网络性能抖动、丢包甚至防火墙拦截的“幕后黑手”。这里我们先了解下网络模型中各层对数据的封装单位：

传输层：段
网络层：包
数据链路层：帧
物理层：比特流

网络层逻辑上可以处理最大65535字节的包，而物理网卡一次能发送的有效载荷上限通常只有1500字节。这个1500字节的限制，就是我们常说的MTU。这个MTU设置在物理网卡硬件/驱动上，但它却是属于数据链路层的属性，也就是说，它的约束力是向上传递的。

当网络层想把一个4000字节的包塞进只能装1500字节的帧里时，IP分片就发生了。它会分成三个片，而且这些分片会作为独立的IP包在网络中行进，路径可能各不相同。到了目的主机后，这些分片会根据IP协议字段中的Identification、Flags、Fragment offset等字段进行重组，最终得到完整的4000字节的数据。

在高性能系统中，我们要极力避免分片，它被视为一种“技术债务”

性能损耗：分片和重组会消耗CPU资源
丢包放大：IP层没有重传机制。如果一个大包分成了多片，其中一片丢了，接收端无法重组，整个大包（所有分片）都会被丢弃

为了避免分片，现代协议通常会开启PMTUD。发送包时将DF位置为1，如果中间路由器发现包太大，由于不能分片，它会丢弃包并回传一个ICMP Type 3 Code 4（ICMP差错报文）。发送端收到后，自动调小包大小，直到能顺利通过整条路径。

MTU指的是以太网帧的数据负载部分，其中不包含以太网帧头（14字节）和帧尾校验（4字节）。一个满载的以太网帧在物理线路上跑的时候，总长度其实是1518字节

巨型帧

巨型帧是专门为高性能数据中心和大规模数据传输设计的。指MTU大于1500字节的以太网帧，最常用的设定值是9000字节。9000字节是一个平衡点，既能大幅提升效率，又不会让CRC校验（FCS）的可靠性下降太多。使用巨型帧带来的好处有：

减少头部开销：传输9000字节数据，用标准帧需要发6个包（每个包都有帧头、IP头、TCP头）。而用巨型帧只需要1个包。减少了 5组头部的重复数据。
降低CPU负载：操作系统每收到一个包，网卡都会触发一个中断让CPU去处理。同样的流量，巨型帧将中断次数减少到了原来的1/6。这对于10Gbps或100Gbps的高带宽环境，能节省大量的CPU周期。

巨型帧只能在受控的局域网内部使用：全链路设备的MTU必须一致，不然会造成黑洞效应

IPv4五类地址划分

有了MAC地址为什么还需要IP地址呢？首先，MAC地址只用于本地网络识别，不会在跨网络传输中保留；其次，MAC没有路径信息，无法做路由决策；而且MAC在“多跳网络”中，每一跳MAC都会变，不能代表最终目标。IP地址是一个逻辑地址，通常划分为五类：

A类地址：0.0.0.0 - 127.255.255.255
- 私有地址范围：10.0.0.0 - 10.255.255.255
B类地址：128.0.0.0 - 191.255.255.255
- 私有地址范围：172.16.0.0 - 172.31.255.255
C类地址：192.0.0.0 - 223.255.255.255
- 私有地址范围：192.168.0.0 - 192.168.255.255
D类地址：224.0.0.0 - 239.255.255.255
E类地址：240.0.0.0 - 255.255.255.255
- 保留供研究和未来使用，不会出现在互联网上
